Üfleyici Parametresi

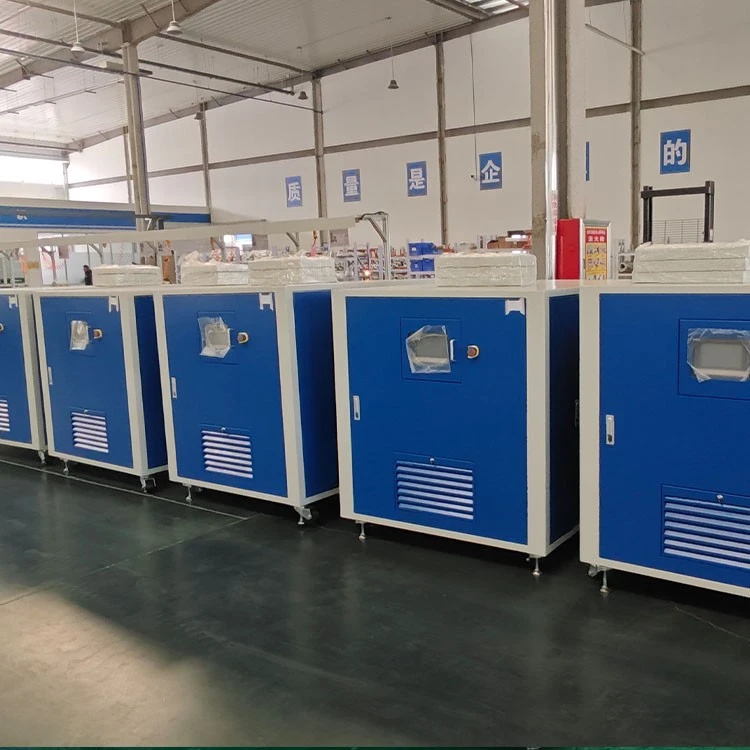

| Ekipman Adı | Hava Süspansiyonlu Santrifüj Blower | Ekipman Modeli | HG A75-030 |
|---|---|---|---|
| Tasarım Noktası Parametreleri | P=30 kPa @ Q=135 m³/dak | ||
Çalışma Koşulları
| Parametre | Değer | Parametre | Değer / Birim |
|---|---|---|---|
| Orta | Hava | Çalışma Modu | VFD Kontrolü |
| Başvuru | Oksidasyon Havası Temini | Patlamaya- dayanıklı / Derecelendirme | HAYIR |
| Kurulum Alanı | Üfleyici Odası | Ortam Sıcaklığı | derece -10 ~ 35 |
| Çark Aşamaları | Tek Aşamalı | Ortam Nemi | Sağ<90% |
| Miktar | 1 Adet | Rakım | m Standart |
| Giriş Basıncı | 101,325 kPa | Gürültü Seviyesi | dB(A) 80'den küçük veya eşit |
| Çıkış Basıncı Artışı | 30kPa | Titreşim Yoğunluğu | 5 g'a eşit veya daha az |
| Akış Aralığı | 87-135 m³/dak | Maks. Toplam Güç | kW 76 |
Yapı
| Parametre | Değer / Spesifikasyon | Parametre | Değer / Spesifikasyon | ||
|---|---|---|---|---|---|
| 1 | Menşei ülke | Çin | 2 | Üfleyici Tipi | Merkezkaç |
| 3 | Boyutlar | 1600L×1200W×1325H | 4 | Kaplin Bağlantısı | Doğrudan Tahrik |
| 5 | Boru Özellikleri | DN250 | 6 | Rulman Tipi | Hava Yatağı |
| 7 | Boru Bağlantısı | Flanş Bağlantısı | 8 | Çek Valf Tipi | Gofret Kelebek Tipi |
| 9 | Uygulama Standardı | PN10 / GB Standardı | 10 | Emniyet Valfi Tipi | Dahili-Üfleyici |
| 11 | Boru Malzemesi | Karbon Çelik | 12 | Esnek Bağlantı Tipi | Paslanmaz Çelik / Flanş Bağlantısı |
| 13 | Rulman Yağlaması | Hava Yağlama | 14 | Mühür Tipi | Mekanik Salmastra |
| 15 | Kurulum Yöntemi | Yatay | 16 | Soğutma Sistemi | Hava Soğutma |
Malzemeler
| Bileşen | Malzeme | Bileşen | Malzeme | ||
|---|---|---|---|---|---|
| 1 | Gövde | Alüminyum Alaşım | 2 | Rulman | Alaşımlı Çelik |
| 3 | Pervane | 2A70 | 4 | Motorlu Taban | Boyalı Çelik Levha |
| 5 | Ana Mil | Alaşımlı Çelik | 6 | Susturucu Muhafazası | Boyalı Çelik Levha |
| 7 | Egzoz Borusu | Boyalı Çelik Levha | 8 | Hava Filtresi Çerçevesi | Boyalı Çelik Levha |
| 9 | Esnek Bağlantı | Paslanmaz çelik | 10 | Çek Valf | Karbon Çelik |
| 11 | Şasi Tabanı | Boyalı Çelik Levha | 12 | Korozyon Önleyici{0}}Kaplama | Seramik Kaplama |
| 13 | Manuel Kelebek Vana | Karbon Çelik | 14 | Redüktör (Genleşme Borusu) | Karbon Çelik, Kaplamalı |
Tahrik ve Şanzıman
| Parametre | Değer / Spesifikasyon | Parametre | Değer / Birim | ||
|---|---|---|---|---|---|
| 1 | Sürücü Tipi | İnvertör | 2 | Güç Kaynağı Gerilimi | VAC380 |
| 3 | İnvertör Tipi | Sıklığı- Artırın | 4 | Güç Kaynağı Frekansı | hz 50 |
| 5 | Yalıtım Sınıfı | H | 6 | İnvertör Markası | Kewo |
| 7 | Kontrol Kabini | LCP ile donatılmıştır | 8 | Dönüş Yönü | Saat yönünün tersine (pervaneye bakan) |
| 9 | Motor Üreticisi | Yerli Kendi-yapımı | 10 | Motor Soğutma Yöntemi | Hava Soğutma |
| 11 | Şasi Koruma Sınıfı | IP54 | 12 | Motor Koruma Sınıfı | IP53 |
Ağırlık
| Parametre | Birim | Değer | Parametre | Birim | Değer | ||
|---|---|---|---|---|---|---|---|
| 1 | Toplam Ağırlık | kilogram | 415 | 2 | Maks. Bakım Ağırlığı | kilogram | 415 |
Tek Birim Hata Ayıklama Testi
| Test Öğesi | Gerekli | Test Öğesi | Gerekli | ||
|---|---|---|---|---|---|
| 1 | Devreye Alma Testi | Evet | 2 | Dinamik Denge Testi | HAYIR |
Kurulum
| Parametre | Şartname | Parametre | Şartname | ||
|---|---|---|---|---|---|
| 1 | Sabitleme Yöntemi | Gömülü Parça Yok | 2 | Kurulum Yöntemi | Kaldırma veya Forklift |
| 3 | Kurulum Kılavuzu | Üretici tarafından sağlanmıştır | 4 |
Diğer Teknik Gereksinimler
A,Elektrik Gereksinimleri
Güç kaynağı: üç-fazlı üç-kablolu sistem + bir topraklama kablosu: 3×70+1×35.
Anma gerilimi: AC380V; anma akımı: 140A.
Ekipman, içine entegre edilmiş yerleşik-PLC'ye sahip bir LCP kontrol kabiniyle donatılmıştır. Kabin malzemesi: korozyon önleyici boyalı karbon çeliği-.
Ekipmana entegre edilmiş ana kontrol parametreleri:
(1) Filtre diferansiyel basınç alarmı, fan giriş/çıkış sıcaklığı izleme ve alarm;
(2) Motor sıcaklığının izlenmesi ve alarmı;
(3) Çıkış hava basıncı izleme ve alarmı;
(4) Üfleyici hızı, akış, akım vb. gibi parametreler;
(5) Tam-aşırı gerilim koruması;
(6) Yerel/uzaktan izleme, arıza teşhisi ve aşırı gerilim koruma fonksiyonları;
(7) Harici iletişim: Ethernet arayüzü;
(8) Çeşitli çalışma durumlarını ve verilerini görüntülemek, üfleyiciyi başlatma/durdurmayı kontrol etmek ve parametreleri değiştirmek için dokunmatik ekranla donatılmış yerel kontrol kabini. Dokunmatik ekran güç kaynağı kabloları üfleyicinin içindedir ve ek besleme gerektirmez.
